產品描述:
Z型斗式提升機是一種新型的鏈斗式提升輸送設備,其獨特的“Z”字形結構設計可實現【水平-垂直-水平】多段輸送路徑,在有限空間內繞過障礙物完成復雜輸送任務,單機即可替代“垂直提升機+水平輸送機”組合,...
產品詳情

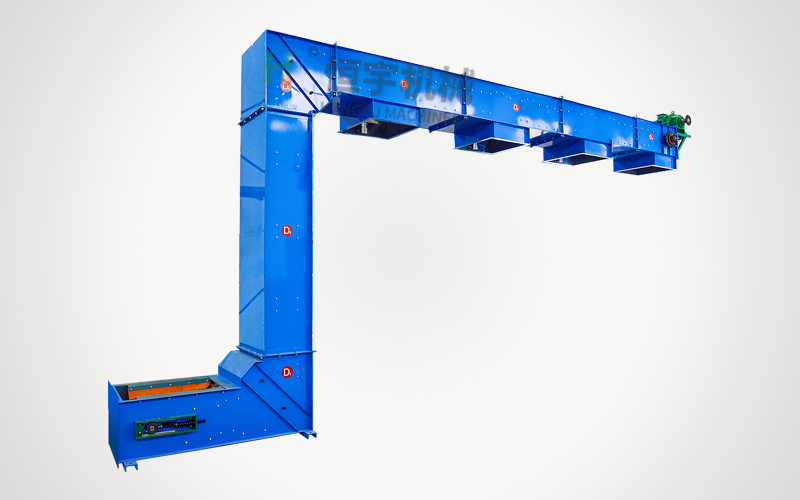

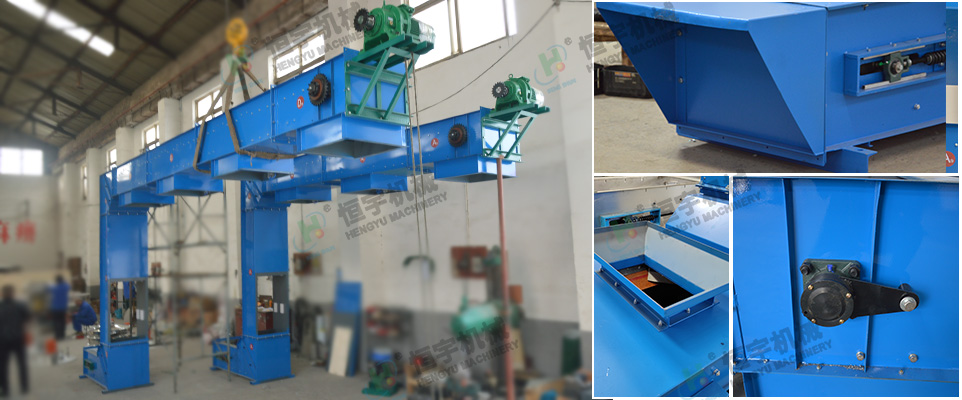

Z型斗式提升機是一種新型的鏈斗式提升輸送設備,其獨特的“Z”字形結構設計可實現【水平-垂直-水平】多段輸送路徑,在有限空間內繞過障礙物完成復雜輸送任務,單機即可替代“垂直提升機+水平輸送機”組合,大幅提升空間利用率;同時z型斗式提升機支持【多點進料和卸料】功能,滿足化工、耐材、環保、新材料等行業對多工位協同作業的需求;全封閉箱式結構配合密封技術,可有效降低粉塵泄漏;此外,z型斗式提升機采用耐磨鏈條和智能化監控系統,在長期運行中表現出更低的維護成本和更高的能效比。

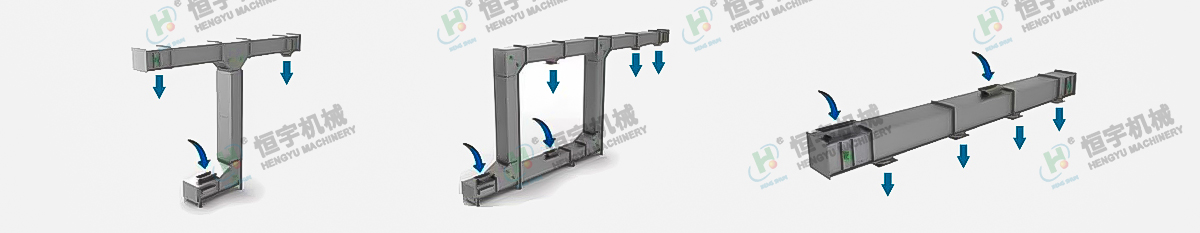

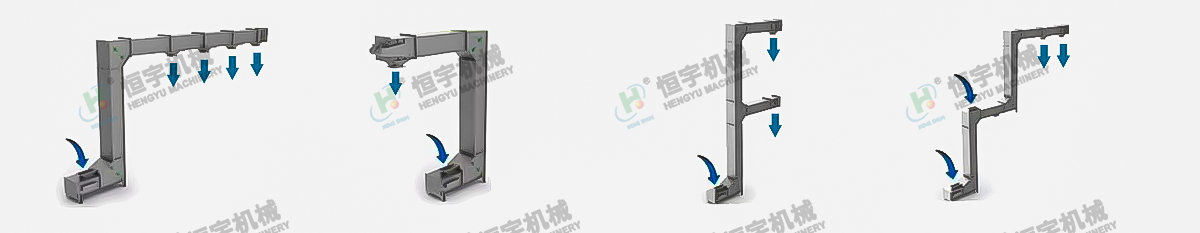

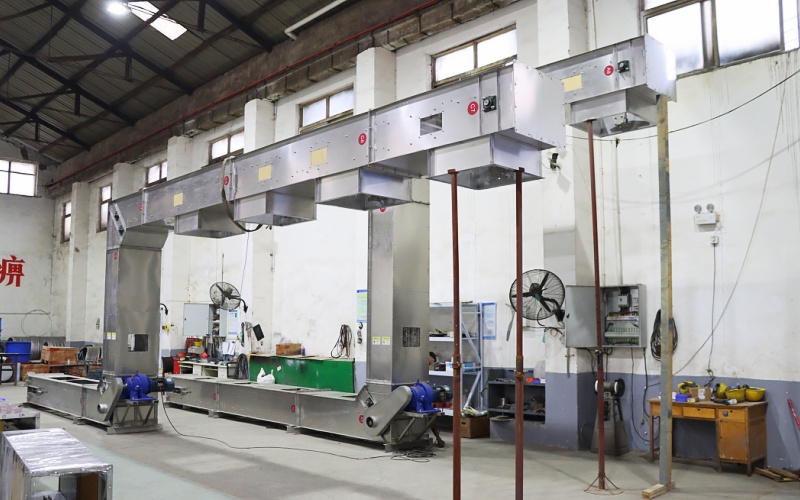

Z型斗式提升機組合樣式
隨著技術的不斷進步和應用領域的拓展,逐漸發展出多種型號和規格,以適應不同行業和生產環境的需要。像Z型,C型,ZC混合型,F型,甚至于做成多個90°轉向的樓梯形式,目前在精細化工、鋰電池回收、醫藥、飼料、脫硫、耐火材料、金屬粉末、有色金屬、稀土、鈦行業均有大量應用案例。


產品特點整機殼體封閉,無泄漏,無揚塵,環境污染小,符合環保要求。
進料、輸送、卸料全過程對物體幾乎無破損,降低廢品率。
進料口和出料口數量可定制,滿足生產中一排多個料倉供料,或多個口給料需求。
水平輸送和垂直提升為一體,結構緊湊,占地面積小。
根據客戶現場設計,水平輸送100米,垂直提升60米均可。
目前Z型,C型,ZC混合型,F型等,適用各種生產需求;
提供碳鋼,304、316、噴塑、PP、ABS塑料等耐磨/耐腐蝕/食品級材質。
整機一臺品牌電機驅動,能耗低,無故障運行超2萬小時,標配諸多安全裝置。

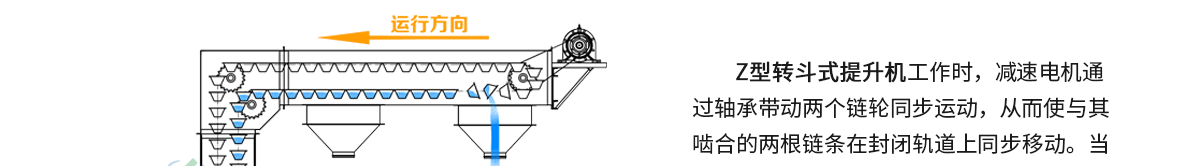

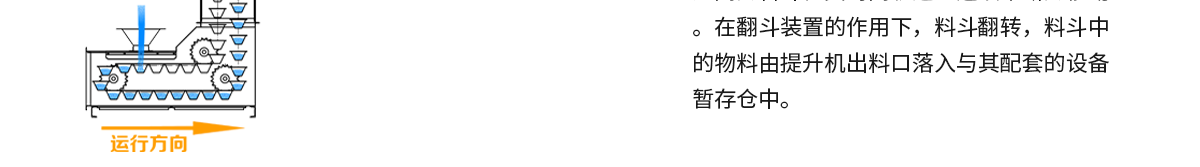

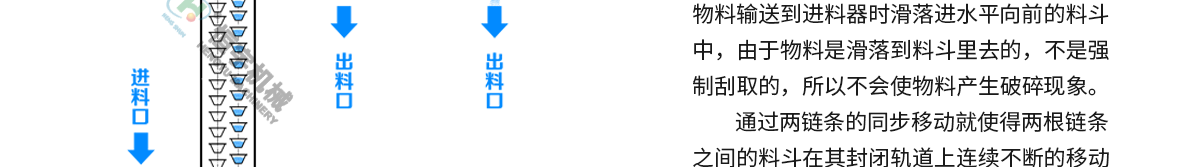

工作原理

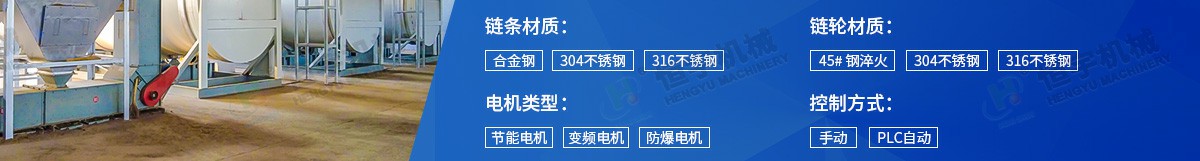

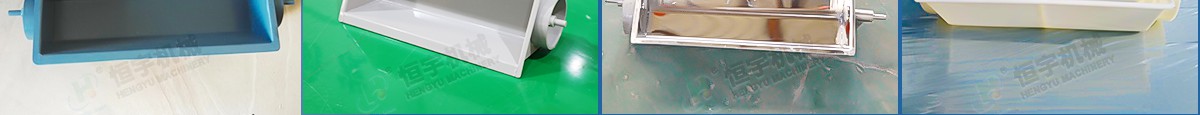

可選配置




技術參數
| 輕型 | 型號 | 輸送量(m3/h) | 料斗容量(L) | 運行速度 | 提升高度 | 水平長度 | 電機功率(KW) |
| HYZD-1L | 3 | 1 | 9-11m/min | ≤10m | ≤10m | 0.75-1.5 | |
| HYZD-1.8L | 5.5 | 1.8 | 9-11m/min | ≤10m | ≤10m | 0.75-3 | |
| HYZD-1.8L(多點) | 4.3 | 1.8 | 9-11m/min | ≤10m | ≤10m | 1.5-3 | |
| HYZD-3.8L | 11 | 3.8 | 9-11m/min | ≤10m | ≤10m | 1.5-3 | |
| HYZD-3.8L(多點) | 8 | 3.8 | 9-11m/min | ≤10m | ≤10m | 1.5-3 | |
| HYZD-4.8L | 14 | 4.8 | 9-11m/min | ≤10m | ≤10m | 1.5-4 | |
| HYZD-5.8L | 18 | 5.8 | 9-11m/min | ≤15m | ≤15m | 1.5-5.5 |
| 重型 | 型號 | 輸送量(m3/h) | 料斗容量(L) | 運行速度 | 提升高度 | 水平長度 | 電機功率(KW) |
| HYZD-2L | 6 | 2 | 9-11m/min | ≤50m | ≤100m | 0.55-11 | |
| HYZD-3L | 8 | 3 | 9-11m/min | ≤50m | ≤100m | 0.55-11 | |
| HYZD-5L | 10 | 5 | 9-11m/min | ≤50m | ≤100m | 0.55-11 | |
| HYZD-7L | 12 | 7 | 9-11m/min | ≤50m | ≤100m | 0.55-11 | |
| HYZD-10L | 18 | 10 | 9-11m/min | ≤50m | ≤100m | 0.55-11 | |
| HYZD-13L | 23 | 13 | 9-11m/min | ≤50m | ≤100m | 0.55-11 | |
| HYZD-20L | 28 | 20 | 9-11m/min | ≤50m | ≤100m | 0.55-11 | |
| HYZD-30L | 35 | 30 | 9-11m/min | ≤50m | ≤100m | 0.55-11 | |
| HYZD-50L | 50 | 50 | 9-11m/min | ≤50m | ≤100m | 0.55-11 |
適用場景
Z型斗式提升機目前廣泛應用于各行業的小塊狀、顆粒、粉末的提升輸送領域:工業化工原料?(如炭黑、鋼珠、玻璃微珠、尼龍顆粒、聚鋁、活性炭、鉛塊、半焦、鐵粉、鋼砂、鋼渣、銅粉、稀土、硅藻土、氧化鋁、白炭黑、海綿鈦、礦粉、鋰電廢料、橡膠顆粒、樹脂等)、耐火材料(石英砂、鎂砂、硅粉、膨潤土等)?;農業與飼料?(如獸藥、農藥、化肥尿素、種子、五谷雜糧等)、?食品與添加劑?(如橄欖果、添加劑、堅果、木糖醇等)以及?日化與清潔?(如貓砂、洗衣粉等)。稱重/包裝/配料/色選/破碎/篩選/混料/烘干等生產流程的物料上料下料供給。

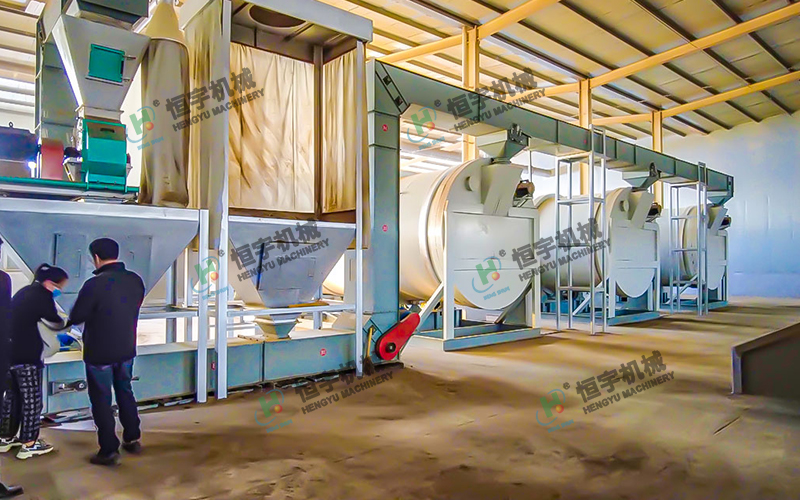

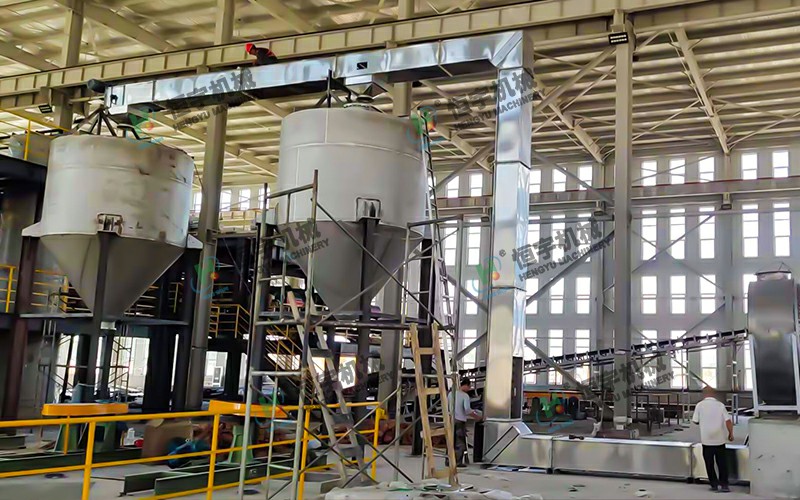

客戶現場

山西-焦炭-超高45米多點下料z型提升機

山東-有機肥-5升-3點卸料Z型斗式提升機

山東客戶-訂購8臺氧化鋁Z型提升機

河北某獸藥廠-多點下料不銹鋼Z型提升機

山東硅膠顆粒2臺10升2臺5升Z型斗式提升機

山東脫硫劑客戶Z型斗式提升機現場

山東多臺 不銹鋼 Z型斗式提升機客戶現場

河南 空心微粒客戶采購不銹鋼 Z型斗式提升機
